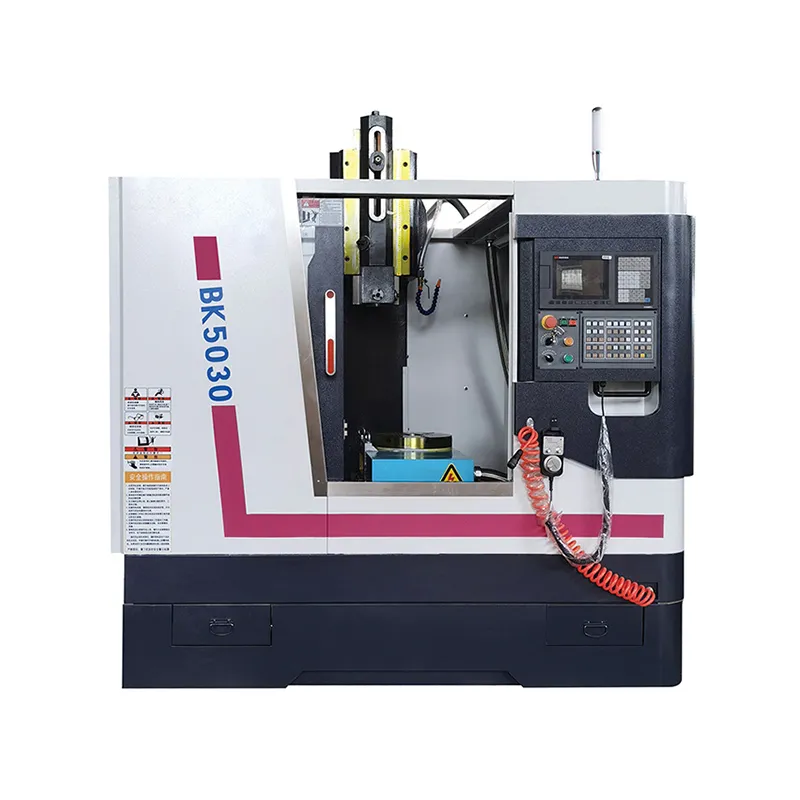

La màquina de ranurar CNC model BK5018/BK5030 té la funció de ranurar el pla, formar la superfície i la clau. És una màquina-eina de tall que realitza ranurats.
Paràmetre d'especificació
|
Principals paràmetres tècnics |
Unitat |
BK5018 |
BK5030 |
|
Màx. longitud de ranura de l'ariet |
mm |
180 |
300 |
|
Recorregut d'ajust del piston |
mm |
80 |
75 |
|
Temps de moviment de RAM |
n/min |
30--120 |
30--180 |
|
Mida de la taula de treball |
mm |
600X320 |
550X405 |
|
Desplaçament de la taula de treball (X, Y) |
mm |
300X300 |
280X330 |
|
Distància entre l'eix del forat de suport del cap de l'eina i l'avantbraç de la columna |
mm |
400 |
505 |
|
Distància entre la cara extrema del forat de suport del cap de l'eina i la taula de treball |
mm |
680 |
690 |
|
Parell del motor de l'eix X |
(N.M) |
6 |
6 |
|
Parell motor de l'eix Y |
(N.M) |
6 |
6 |
|
Velocitat de desplaçament ràpid |
X (m/min) |
5 |
5 |
|
Y(m/min) |
5 |
5 |
|
|
Cargol de bola (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Cargol de bola (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Potència del motor principal (servo) |
KW |
3.7 |
3.7 |
Característica del producte
L'accionament principal adopta el mecanisme de manivela, que es realitza mitjançant el servomotor mitjançant la desacceleració. L'alimentació de direcció X i Y realitza la funció de regulació de velocitat continua mitjançant el servocontrol. El cargol de bola de direcció X està connectat directament amb el motor, i el cargol de bola de direcció Y i el motor es transmeten a través del cinturó síncron. Segons les necessitats dels usuaris, es pot configurar amb un capçal divisor NC o una placa giratòria NC, la funció de la màquina-eina és especialment potent, pot processar diferents claus de direcció d'angle.
Embalatge
Dispositiu de producció
Client
Preguntes freqüents
1. Quina és la vostra quantitat mínima de comanda?
La quantitat mínima de comanda és d'1 joc.
2. Com és el termini de pagament de la vostra empresa?
El termini de pagament és general T/T o L/C.
3. Podria dir-me la garantia?
La garantia és d'1 any.
4. Tens CE o algun altre certificat?
CE i ISO9001: 2008, SGS, certificat TUV, etc.
5. Quin sistema CNC fas servir?
Siemens, Fanuc, GSK, etc.
6. Quan és el termini de lliurament?
El lliurarem en un termini de 90 dies després de rebre el pagament.
