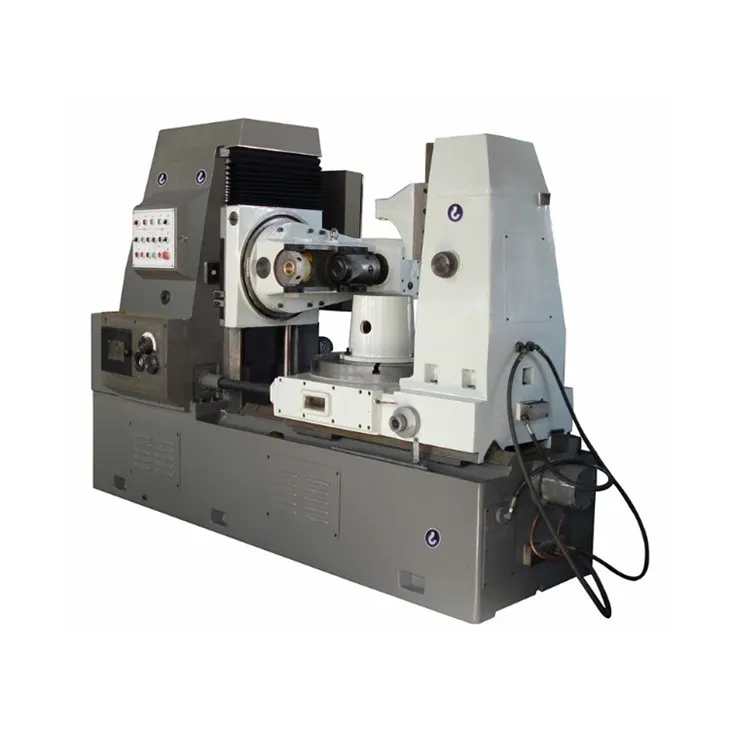

La màquina de fregar engranatges metàl·lics model Y3150/Y3180 és adequada per a grans lots i producció única d'engranatges cilíndrics i helicoïdals, engranatges de cuc i roda dentada.
Paràmetre d'especificació
|
Especificació |
Y3150 |
Y3180 |
|
Màx. diàmetre de la peça de treball |
500 mm |
620/800 mm |
|
Màx. mòdul |
8 mm |
8/10 mm |
|
Màx. amplada de les dents |
250 mm |
300 mm |
|
Diàmetre/longitud màxima de la placa |
160/160 mm |
180/175 mm |
|
Diàmetre de la taula de treball |
510 mm |
625 mm |
|
Velocitat/passos del cargol |
40 ~ 250 rpm/9 |
40 ~ 250 rpm/9 |
|
Màx. desplaçament axial de la placa |
55 mm |
55 mm |
|
Motor principal |
5,5 kW/1500 rpm |
5,5 kW/1500 rpm |
|
Distància entre l'eix de la placa i la superfície de la taula de treball |
235~535 mm |
240~590 mm |
|
Distància central entre la placa i la taula de treball |
20 ~ 330 mm |
50 ~ 500 mm |
|
Distància entre la cara de l'extrem del contrapunt i la superfície de la taula de treball |
380 ~ 850 mm |
400 ~ 720 mm |
|
Diàmetre del forat de la taula de treball |
80 mm |
80 mm |
|
Màx. angle de gir de la placa |
240 graus |
240 graus |
|
Diàmetre dels eixos de la placa |
22, 27, 32 mm |
22, 27, 32, 40 mm |
|
Diàmetre de l'arbre de treball |
30 mm |
35 mm |
|
Dimensions totals L*W*H (mm) |
2450*1272*1790 |
2600*1400*1940 |
|
Pes brut/Pes net |
5300kg/4500kg |
6300kg/5700kg |
Característica del producte
La màquina de fregar engranatges metàl·lics es caracteritza per una bona rigidesa, una alta precisió de treball, fàcil d'operar i mantenir. La màquina es pot operar no només amb tall cap endavant i cap enrere, sinó també amb alimentació axial o radial.
Introducció
Màquina de fregar engranatges ordinària, capaç de processar engranatges rodons rectes i helicoïdals, engranatges de cuc, engranatges i eixos dentats curts, adequat per a fàbriques d'engranatges d'una sola peça, lots petits o de producció en massa. La màquina-eina té una estructura excel·lent, una forta rigidesa, una bona precisió de treball, un funcionament còmode i un ajust senzill. En mecanitzar engranatges, la màquina-eina pot treballar en fresat ascendent o fresat amunt. La màquina-eina està equipada amb un mecanisme d'aturada automàtica, un dispositiu de seguretat i un sistema de lubricació automàtica.
