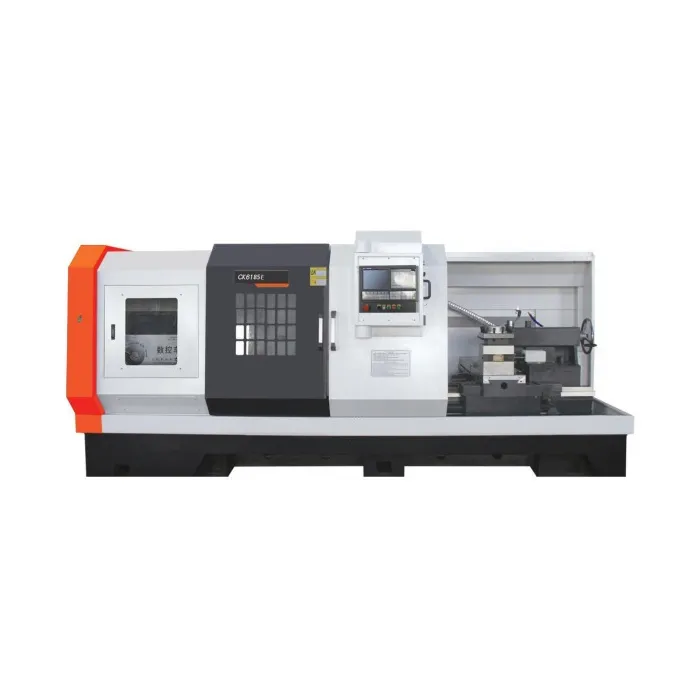

El model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 de torn pla CNC està fet de ferro colat d'alta resistència, afegit amb materials especials de coure i crom, que milloren eficaçment la resistència al desgast i l'estabilitat de la màquina-eina.

Paràmetre d'especificació

Especificació	Unitat	CK6140	CK6150	CK6160
Balanç sobre el llit	mm	400	500	600
Balanç sobre el tobogan creuat	mm	220	250	395
Màx. diàmetre de gir	mm	400	500	600
Màx. longitud de la peça	mm	550/750	1000/1500/2000	1000/1500/2000
Màx. longitud de gir	mm	420/620 (mandril)	850/1350/1850	850/1350/1850
Nas de fus		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diàmetre del forat del cargol	mm	48/82	82/130	82/130
Cònic del forat del cargol	mm	Pinza / mètrica 90	Mètrica 90/ Mètrica 140	Mètrica 90/ Mètrica 140
Interval de velocitat del cargol	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Mode de canvi de cargol		Continua	Continua	Continua
Motor del cargol	kw	5.5	7.5	7.5
Tipus de mandril		Mandril de pinça/mandril manual	Mandril manual	Mandril manual
Mida del mandril	polzada	8	10/15	10/15
Recorregut ràpid X/Z	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Desplaçament de l'eix X	mm	280	280	320
Desplaçament de l'eix Z	mm	550/750	1000/1500/2000	1000/1500/2000
Tipus de camí guia		Carril dur	Carril dur	Carril dur
Capacitat de la torreta		4	4	4
Diàmetre de la màniga del contrapunt	mm	60	75	75
Travessa de la ploma	mm	100	150	150
Cònic de ploma		MT4	MT5	MT5
Dimensió de la màquina	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Pes net	kg	1900/2200	2700/3100/3300	2800/3200/3400

Ítem	Unitat	CK6163	CK6180	CK61100	CK61125
Màx. balancejar-se sobre el diàmetre del llit	mm	Φ630	Φ800	Φ1000	Φ1250
Màx. girar sobre el diàmetre del tobogan	mm	Φ350	Φ480	Φ620	Φ870
Màx. longitud de la peça	mm	1000/1500/2000/3000	1500/2000/3000/5000
Màx. longitud de gir	mm	850/1350/1850/2850	1350/1850/2850/4850
Distància entre el centre del cargol per guiar	mm	315	400	500	625
Distància entre el centre del cargol i el terra	mm	1145	1130	1150	1275
Amplada de la guia del llit	mm	550	600	755	755
Diàmetre de l'eix a través del forat	mm	104	104	130	130
Nas de fus		C11/A211	C11/A211	A2-15	A2-15
Interval de velocitat del cargol	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Pas de velocitat del cargol		4 marxes, sense escales
Canvi de marxa		Manual/Automàtic	Manual/Automàtic	Manual	Manual
Servomotor principal	kw	11kw	11kw	22kw	22kw
Velocitat ràpida de l'eix X	m/min	4	4	4	4
Velocitat ràpida de l'eix Z	m/min	8	8	6	6
Avancement de l'eix X mín. unitat de configuració		0,001 mm	0,001 mm	0,001 mm	0,001 mm
Avancement de l'eix Z mín. unitat de configuració		0,001 mm	0,001 mm	0,001 mm	0,001 mm
Diàmetre de la màniga del contrapunt	mm	φ100	φ100	φ160	φ160
Viatge de la màniga del contrapunt	mm	250	250	300	300
Forat de la màniga del contrapunt cònic		Morse 5	Morse 6	Morse 6	Morse 6
Post d'eina elèctrica	tipus	Quatre estacions verticals	Quatre estacions verticals	Quatre estacions verticals	Quatre estacions verticals
	temps de canvi d'eina	3.6S	3.6S	3.6S	3.6S
	mida	250*250	250*250	300*300	300*300

Característica del producte

La màquina podria processar diferents forats interiors, superfícies còniques circulars i rosca de cargol mitjançant un sistema de control numèric, especialment adequat per a l'eix de mida petita i mitjana i la peça de treball de la placa des del processament en brut fins a l'acabament del processament en lot. Té avantatges com una major automatització, una programació senzilla i una major precisió.

Aquesta sèrie de màquines-eina és un producte madur que s'exporta principalment, amb estructura compacta, aspecte bonic, gran parell de l'eix, alta rigidesa, rendiment estable i fiable i excel·lent retenció de precisió.

Adopteu un conjunt de coixinets de cargol d'alta precisió i l'eix amb un muntatge de precisió i una prova d'equilibri dinàmic per garantir que l'eix tingui una alta precisió, baix soroll i una forta rigidesa.

Fundació

La fermesa de la base afecta directament la precisió bàsica de la màquina-eina, de manera que la base ha de complir els requisits següents:

a) Per tal d'eliminar les vibracions durant el funcionament, la base ha de ser un sòl dur sense subsidència ni distorsió, i ha de ser protectora contra la penetració de les aigües subterrànies.

b) La fonamentació no ha de presentar esquerdes i ha de tenir una fermesa adequada.

c) La fonamentació s'ha de construir d'acord amb els dibuixos de fonamentació, la profunditat de la fonamentació s'ha de determinar per l'estat local del sòl.
