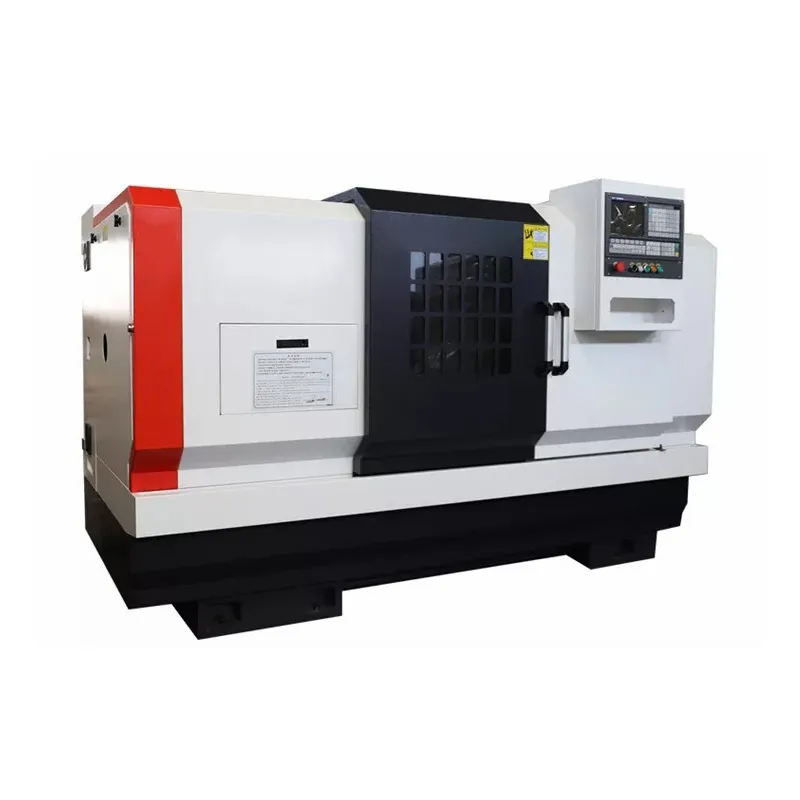

El model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 de torn pla CNC està fet de ferro colat d'alta resistència, afegit amb materials especials de coure i crom, que milloren eficaçment la resistència al desgast i l'estabilitat de la màquina-eina.

Paràmetre d'especificació

Especificació	Unitat	CK6140	CK6150	CK6160
Balanç sobre el llit	mm	400	500	600
Balanç sobre el tobogan creuat	mm	220	250	395
Màx. diàmetre de gir	mm	400	500	600
Màx. longitud de la peça	mm	550/750	1000/1500/2000	1000/1500/2000
Màx. longitud de gir	mm	420/620 (mandril)	850/1350/1850	850/1350/1850
Nas de fus		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diàmetre del forat del cargol	mm	48/82	82/130	82/130
Cònic del forat del cargol	mm	Pinza / mètrica 90	Mètrica 90/ Mètrica 140	Mètrica 90/ Mètrica 140
Interval de velocitat del cargol	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Mode de canvi de cargol		Continua	Continua	Continua
Motor del cargol	kw	5.5	7.5	7.5
Tipus de mandril		Mandril de pinça/mandril manual	Mandril manual	Mandril manual
Mida del mandril	polzada	8	10/15	10/15
Recorregut ràpid X/Z	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Desplaçament de l'eix X	mm	280	280	320
Desplaçament de l'eix Z	mm	550/750	1000/1500/2000	1000/1500/2000
Tipus de camí guia		Carril dur	Carril dur	Carril dur
Capacitat de la torreta		4	4	4
Diàmetre de la màniga del contrapunt	mm	60	75	75
Travessa de la ploma	mm	100	150	150
Cònic de ploma		MT4	MT5	MT5
Dimensió de la màquina	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Pes net	kg	1900/2200	2700/3100/3300	2800/3200/3400

Item	Unitat	CK6163	CK6180	CK61100	CK61125
Màx. balancejar-se sobre el diàmetre del llit	mm	Φ630	Φ800	Φ1000	Φ1250
Màx. girar sobre el diàmetre del tobogan	mm	Φ350	Φ480	Φ620	Φ870
Màx. longitud de la peça	mm	1000/1500/2000/3000	1500/2000/3000/5000
Màx. longitud de gir	mm	850/1350/1850/2850	1350/1850/2850/4850
Distància entre el centre del cargol per guiar	mm	315	400	500	625
Distància entre el centre del cargol i el terra	mm	1145	1130	1150	1275
Amplada de la guia del llit	mm	550	600	755	755
Diàmetre de l'eix a través del forat	mm	104	104	130	130
Nas de fus		C11/A211	C11/A211	A2-15	A2-15
Interval de velocitat del cargol	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Pas de velocitat del cargol		4 marxes, sense escales
Canvi de marxa		Manual/Automàtic	Manual/Automàtic	Manual	Manual
Servomotor principal	kw	11kw	11kw	22kw	22kw
Diàmetre de la màniga del contrapunt	mm	φ100	φ100	φ160	φ160
Viatge de la màniga del contrapunt	mm	250	250	300	300
Forat de la màniga del contrapunt cònic		Morse 5	Morse 6	Morse 6	Morse 6
Post d'eina elèctrica	tipus	Quatre estacions verticals	Quatre estacions verticals	Quatre estacions verticals	Quatre estacions verticals
	temps de canvi d'eina	3.6S	3.6S	3.6S	3.6S
	mida	250*250	250*250	300*300	300*300

Característica del producte

El sistema de control numèric adopta el sistema Siemens, Fanuc, GSK, el famós cargol de boles nacional i el coixinet de cargol d'alta precisió.

Adopteu un grup de coixinets de cargols d'alta precisió i un eix amb un muntatge precís i una prova d'equilibri dinàmic per garantir una alta precisió, un baix soroll i una forta rigidesa.

El dispositiu de lubricació automàtica forçada s'utilitza per a la lubricació quantitativa de punt fix del cargol i la guia guia a cada punt de lubricació. Quan hi ha estat anormal o oli insuficient, es generaran senyals d'advertència automàticament. El mandril autocentrant manual domèstic de 3 mordasses és estàndard.
